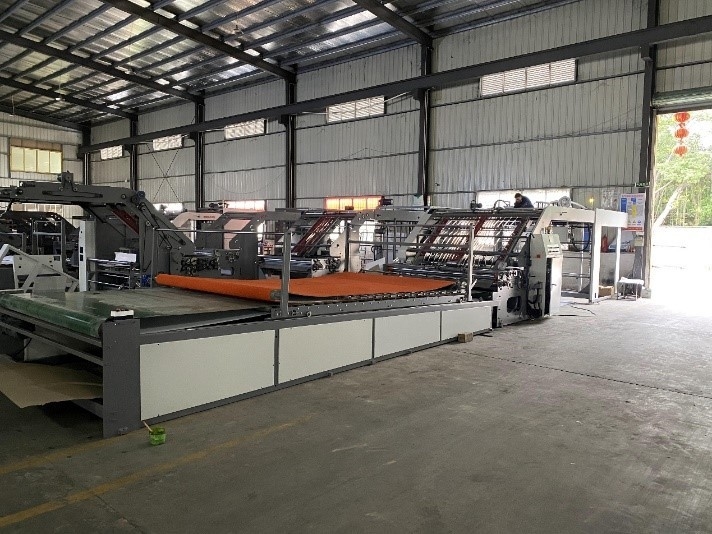

Máquina laminadora de flauta litográfica con alimentador frontal de 10000 uds/H, servoaccionada sincrónicamente

Producto:Laminadora litográfica de alta velocidad DX-2100

(accionado por servo síncrono)

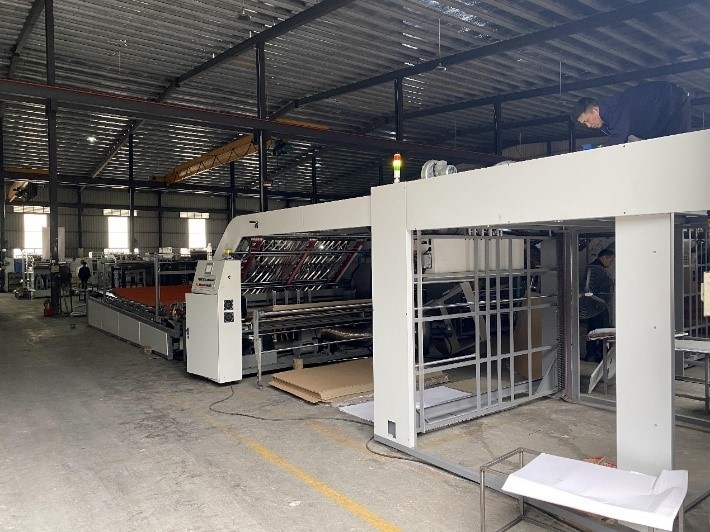

Laminadora de flauta con alimentador frontal DX-2100

Datos técnicos:

**Las especificaciones están sujetas a cambios sin previo aviso

1. Tolerancia al laminado.Si la calidad del papel y el corte son buenos y lo suficientemente precisos, ya una velocidad de 9000 hojas/hora, la laminadora puede alcanzar una tolerancia de 1,0 mm o menos.
2. El rodillo encolador moleteado de acero inoxidable puede garantizar un consumo de pegamento que normalmente oscila entre 25 y 30 g/m2, sujeto a las habilidades del operador y los tipos de papel corrugado.

• El alimentador de succión de borde delantero superior garantiza un funcionamiento estable a alta velocidad.
• Sin ajuste adicional para diferentes formatos de hojas, fácil de operar.
• Placa de sujeción de papel tipo E para cambio rápido de papel.
• Dispositivo de precarga por carril equipado de serie.
• Fácil de tirar de papel fino a papel de 100 g/m².

• Equipado con dos servomotores Yaskawa, uno es para la sincronización precisa de la alimentación de papel, el otro es para controlar la succión de aire intermitente para una mejor alimentación de papel de mayor tamaño.
• El soplador de aire grande y los soportes de cinturón separados garantizan una alimentación suave de 2 capas, 3 capas, 4 capas, 5 capas y cartón, sin vibraciones en el soporte del cinturón.

Conjunto de servomotor para garantizar una succión precisa y reforzada

• El mecanismo de rodillos de acero inoxidable con recubrimiento de alta precisión asegura una aplicación uniforme del pegamento.
• El mecanismo especial asegura que el papel se desprenda del rodillo de encolado, fácil de limpiar, desmontar y ajustar
• Tres sensores para controlar el nivel de volumen de cola automáticamente.
• El tapón de cola lateral garantiza que no se desborde a alta velocidad y la recirculación de cola a alta velocidad.

• Múltiples sensores para monitorear la posición de alimentación de las hojas inferiores, los dos servomotores superiores (marca japonesa Yaskawa) ajustan las hojas superiores sincrónicamente para hacer un registro preciso durante la laminación.

Transmisión Multi Power distribuida uniformemente por combinación de engranajes y correas, libre de mantenimiento, bajo nivel de ruido, alta eficiencia

• Los engranajes principales para los rodillos de encolado están fabricados por una empresa de Taiwán.

• Las hojas laminadas recogidas por transportador de prensa como estándar para una perfecta unión.
• La velocidad del transportador es ajustable por un motor según la velocidad de la máquina.

Pantalla táctil

• Interfaz hombre-máquina (Proface) con control de pantalla táctil PLC, indicador luminoso de advertencia, monitoreo automático de la condición de producción, irregularidades y registro de trabajo.

Cabina de control
