máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas

máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas
máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas

Ampliación de imagen :  máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas

Datos del producto:
Lugar de origen: China
Nombre de la marca: DINGXING/DINGYI
Certificación: ISO/CE
Número de modelo: DW-1650
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 40000-60000/SET
Detalles de empaquetado: Película antioxidante meteorológica y soporte inferior de acero
Tiempo de entrega: 60 días
Condiciones de pago: LC, D/A, D/P, T/T
Capacidad de la fuente: 5 sistemas/meses

máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas

descripción
máx. Velocidad: 5000 pedazos/hora 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: 120-600
Sábana inferior GSM: 300-800 Precisión de laminación: ±1,5 mm
Resaltar:

Laminadora de flauta de 5 capas de doble pared

,

laminadora de flauta de 5 capas de 450*450mm

,

máquina laminadora de flauta corrugada de 450*450mm

Laminadora de flauta de doble pared DW-1650



máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas 0



Alimentador de papel litográfico

  • Equipado con4 tapas de elevación de papel y 4 tapas de alimentaciónpara garantizar una alimentación suave.
  • Base de prensado de papel con soplador de aire y sub-soplador de dos lados para papel más ancho.

máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas 1



Alimentador de dos papeles de sustratos

El papel corrugado se adjunta y pasa a través de las placas de resorte por la correa de succión y hace que la entrega del cartón corrugado sea suave.El cinturón de asistencia de nuevo diseño ayuda a realizar los trabajos perfectos de alimentación del cinturón de succión,especialmente para 3/5/7 capas.



máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas 2





máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas 3

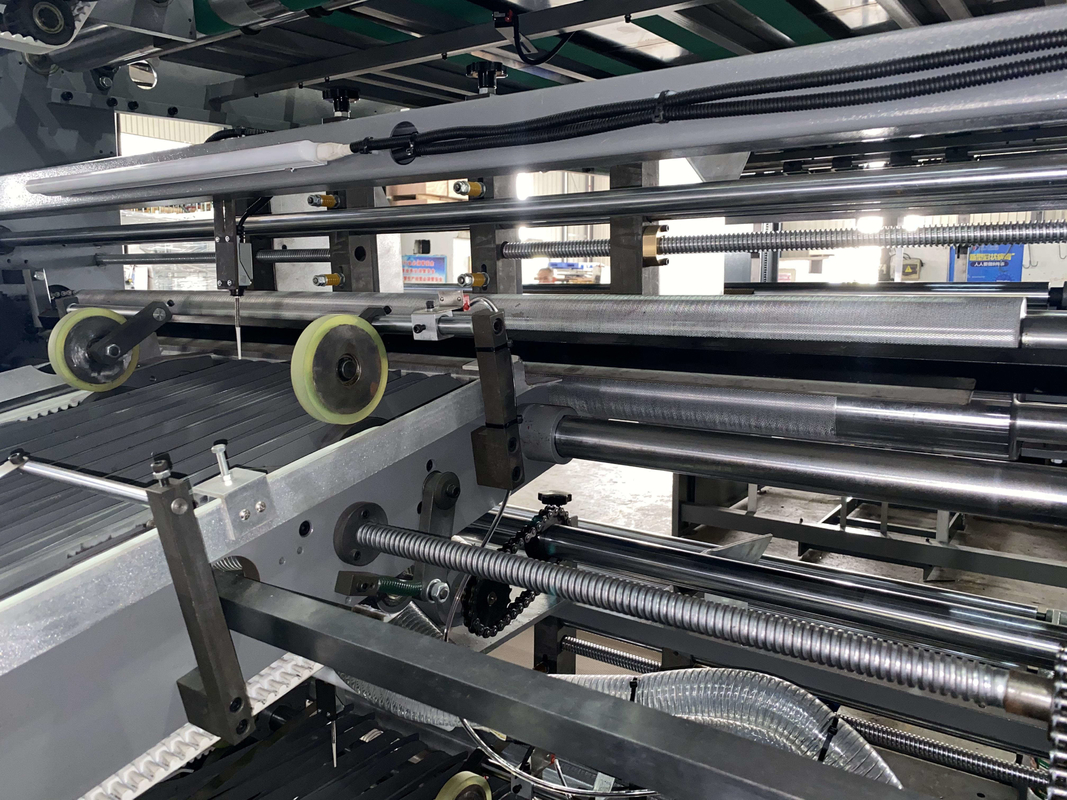

Sistema de sincronización y alineación de servomotores

  • Alineación del servomotor para papel superior y cartón corrugado de 4 capas inferior.Múltiples sensores para monitorear la posición de alimentación de las hojas inferiores, los dos servomotores superiores (marca japonesa Yaskawa) ajustan las hojas superiores sincrónicamente para hacer un registro preciso durante la laminación.
  • Cinturones de registro sincrónico.Los dos cartones corrugados inferiores están registrados y alineados con una garra de empuje sincrónica que hace un registro preciso.Hay un amortiguador diseñado antes de empujar la garra golpeando el papel que evita que se dañe el borde del papel.El microajustador y el sistema de sujeción de rodamientos permiten la laminación precisa de dos papeles de sustrato transportados.

máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas 4



Sistema de encolado

El sistema de rodillos de encolado ajustable se aplica uniformemente sobre el cartón ondulado.El rodillo de cola cromado especial ahorra el consumo de cola con tres sensores para evitar el desbordamiento.Este sistema de encolado reciclado que rellena la cola en la ranura en ambos rodillos encoladores mediante un controlador de cola eléctrico.El sistema de encolado evita el desperdicio de cola para un mejor rendimiento de la laminación.

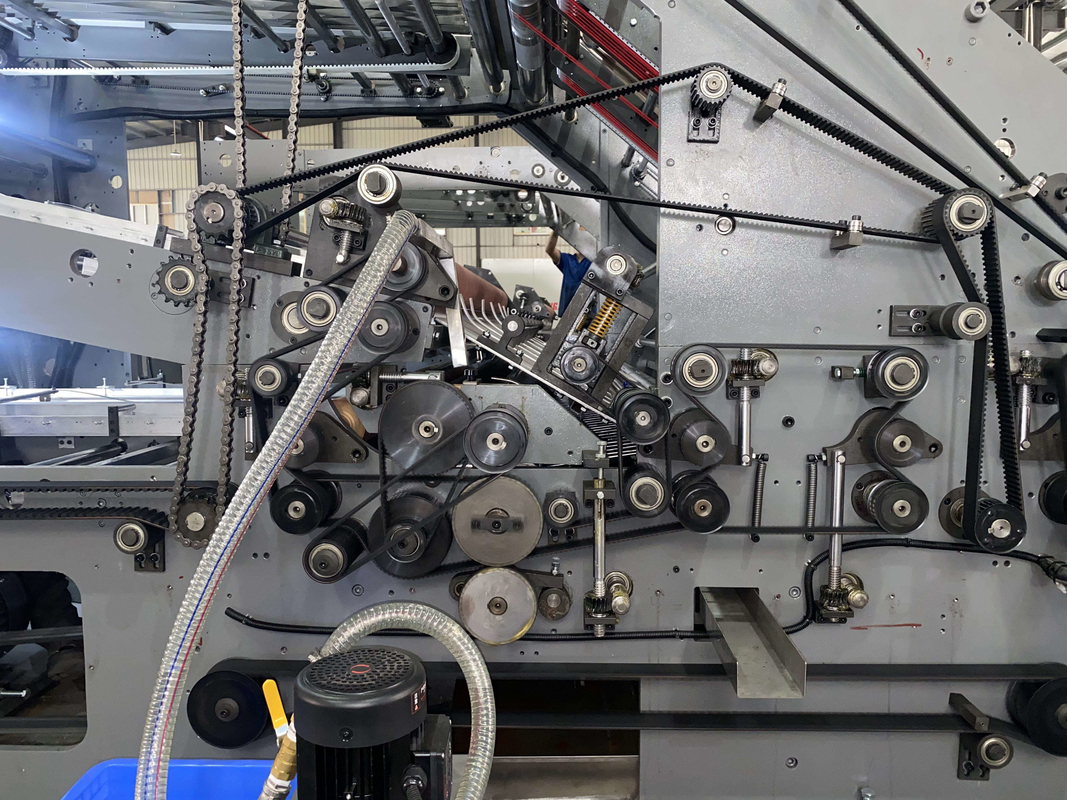

Sistema accionado por correa

Reduzca los costos de mantenimiento y reduzca el ruido

máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas 5



Transportador de prensado

Integrado con el transportador de prensado superior e inferior, todos los tableros se prensan y se secan de forma natural hasta que se laminan herméticamente sin burbujas de aire.



máquina que lamina corrugada de la laminadora de flauta de la pared doble de 450*450m m 5 capas 6



Marcos laterales

La máquina de nuevo diseño con bastidores reforzados garantiza la estabilidad incluso a la velocidad más alta y una larga vida útil de la máquina.Las ruedas de rodillos independientes son fáciles de desmontar para garantizar un reemplazo rápido.

Volantes de fundición de precisión sólidos y duraderos.

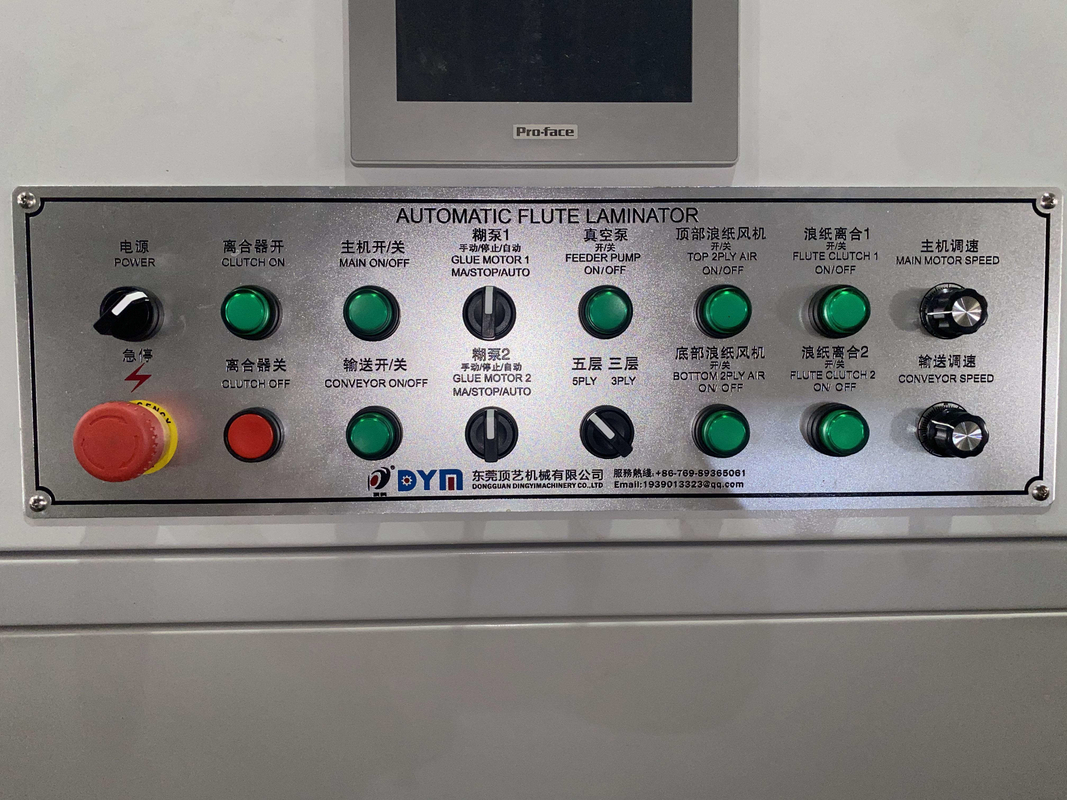

Sistema de control eléctrico

1. El panel del operador muestra todos los botones y funciones de operación.Los paneles auxiliares del operador están ubicados en el alimentador y el transportador de prensado.El contador calcula las hojas de laminación a través del control de la fotocélula y el dispositivo de velocidad fija garantiza una velocidad de funcionamiento fija.

2. Los sistemas accionados eléctricamente son Schneider y Fotek & Anly de Taiwán.



Fuentes de partes principales





Nombre Lugar de origen o materiales
  1. Motor principal
Taiwán (empresa conjunta)
2. Motor de elevación Taiwán (empresa conjunta)
3. Desacelerador Taiwán (empresa conjunta)
4. Bomba de pegamento Taiwán (empresa conjunta)
5. Embrague y freno Nikka de Taiwán
6. Accionamiento eléctrico Schneider de Francia, Fotek,Anly de Taiwán
7. Cinturones Japón
9. Soplador de aire Taiwán (empresa conjunta)
10 bomba de aire Becker
11 servomotor Yaskawa





Especificaciones:

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Modelo DW-1650
Tamaño máx. de hoja (largo x ancho, mm) 1650*1450
Tamaño mínimo de hoja (largo x ancho, mm) 450*450
Espesor litografía 120~800 g/m²
Medio 300-800gsm (flauta simple)
Sustrato

300~800 g/m² (hasta 10 mm de grosor)

A~N Cartones corrugados de una sola capa/3/5 capas, cartones grises y cartones

Precisión Dentro de ±2 mm (sujeto a la calidad y especificaciones del papel)
Velocidad 0 -5000 hojas/hora (sujeto a la calidad y especificaciones del papel)
Energía CA ~ 380V (30HP)
Dimensión: L * W * H (MM) 1700*2650*2600
Peso (KG) 9800
