Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico

Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico
Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico

Ampliación de imagen :  Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico

Datos del producto:
Lugar de origen: China
Nombre de la marca: DINGXING/DINGYI
Certificación: ISO/CE
Número de modelo: DW-1650
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 40000-60000/SET
Detalles de empaquetado: Película antioxidante meteorológica y soporte inferior de acero
Tiempo de entrega: 60 días
Condiciones de pago: LC, D/A, D/P, T/T
Capacidad de la fuente: 5 sistemas/meses

Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico

descripción
máx. Velocidad: 5000 pedazos/hora 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: 120-600
Sábana inferior GSM: 300-800 Precisión de laminación: ±1,5 mm
Resaltar:

Laminadora de flauta de cartón gris de 5 capas

,

máquina laminadora de flauta con alimentador de papel litográfico

,

laminadora de flauta automática de cartón gris

Laminadora de flauta automática DW-1650 2+2+1Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico 0



Alimentador de papel litográfico

  • Equipado con4 tapas de elevación de papel y 4 tapas de alimentaciónpara garantizar una alimentación suave.
  • Base de prensado de papel con soplador de aire y sub-soplador de dos lados para papel más ancho.

Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico 1



Alimentador de dos papeles de sustratos

El papel corrugado se adjunta y pasa a través de las placas de resorte por la correa de succión y hace que la entrega del cartón corrugado sea suave.El cinturón de asistencia de nuevo diseño ayuda a realizar los trabajos perfectos de alimentación del cinturón de succión,especialmente para 3/5/7 capas.



Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico 2





Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico 3





Sistema de sincronización y alineación de servomotores

  • Alineación del servomotor para papel superior y cartón corrugado de 4 capas inferior.Múltiples sensores para monitorear la posición de alimentación de las hojas inferiores, los dos servomotores superiores (marca japonesa Yaskawa) ajustan las hojas superiores sincrónicamente para hacer un registro preciso durante la laminación.
  • Cinturones de registro sincrónico.Los dos cartones corrugados inferiores están registrados y alineados con una garra de empuje sincrónica que hace un registro preciso.Hay un amortiguador diseñado antes de empujar la garra golpeando el papel que evita que se dañe el borde del papel.El microajustador y el sistema de sujeción de rodamientos permiten la laminación precisa de dos papeles de sustrato transportados.

Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico 4

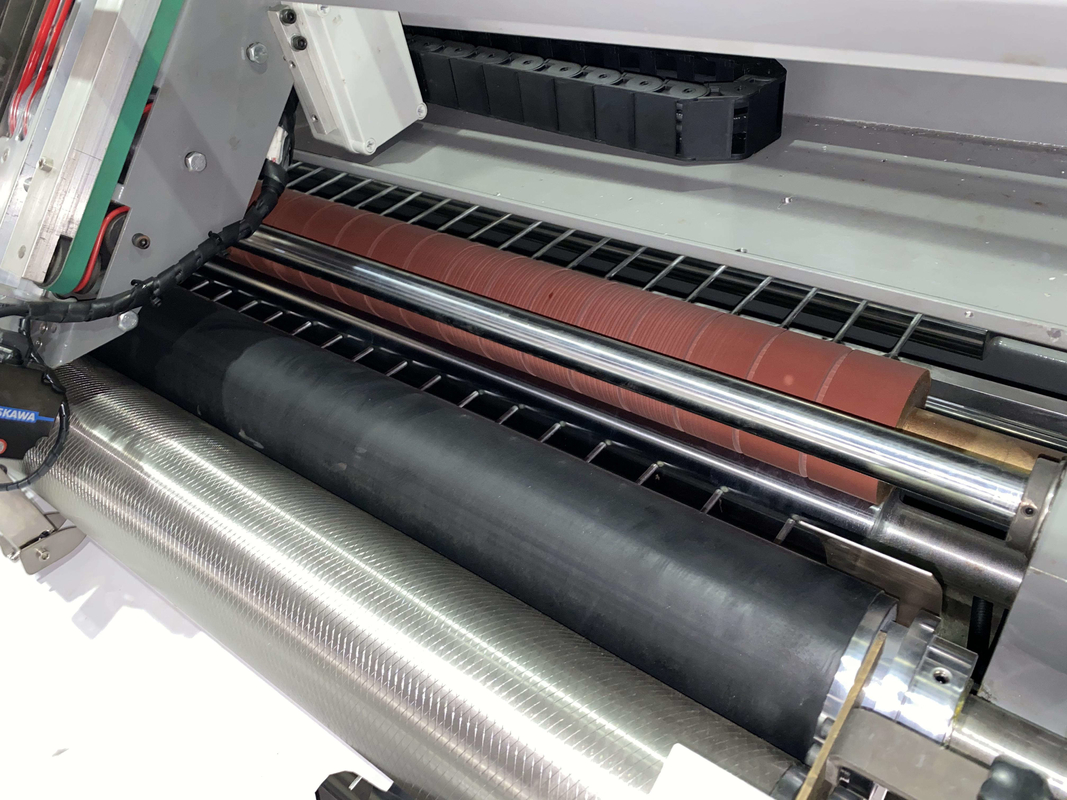

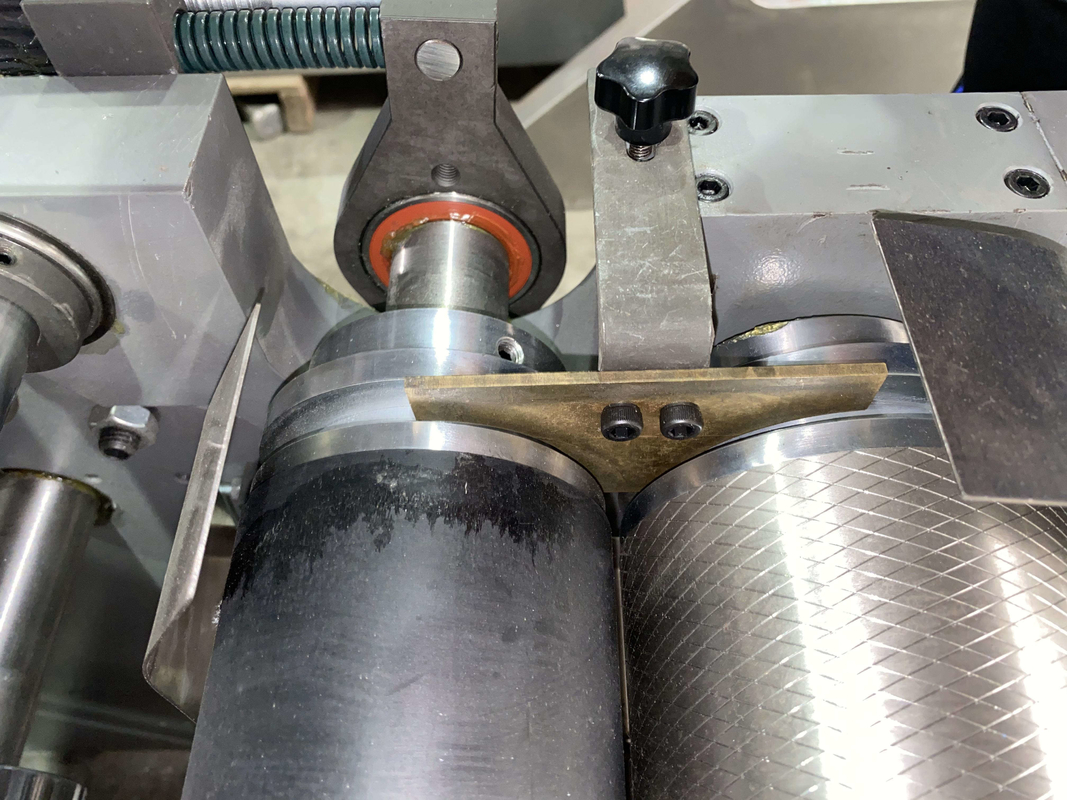

Sistema de encolado

El sistema de rodillos de encolado ajustable se aplica uniformemente sobre el cartón ondulado.El rodillo de cola cromado especial ahorra el consumo de cola con tres sensores para evitar el desbordamiento.Este sistema de encolado reciclado que rellena la cola en la ranura en ambos rodillos encoladores mediante un controlador de cola eléctrico.El sistema de encolado evita el desperdicio de cola para un mejor rendimiento de la laminación.





Sistema accionado por correa

Reduzca los costos de mantenimiento y reduzca el ruido

Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico 5



Transportador de prensado

Integrado con el transportador de prensado superior e inferior, todos los tableros se prensan y se secan de forma natural hasta que se laminan herméticamente sin burbujas de aire.



Máquina laminadora de flauta automática de cartones grises de 5 capas con alimentador de papel litográfico 6

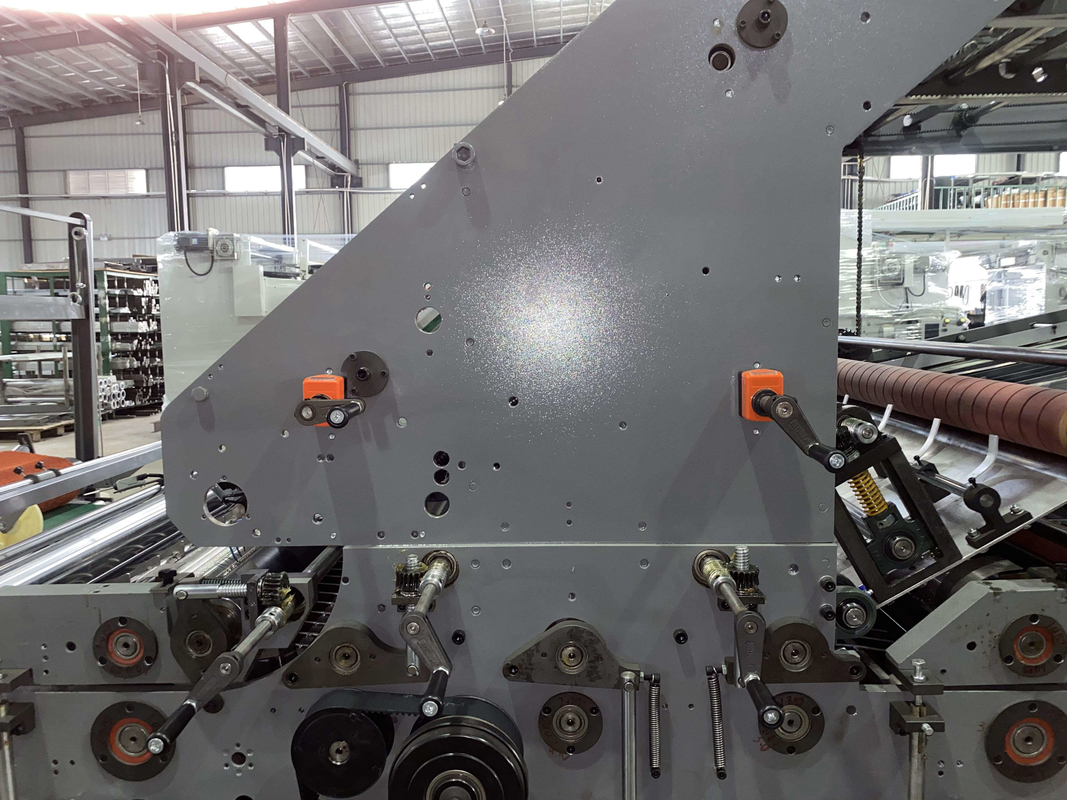

Marcos laterales

La máquina de nuevo diseño con bastidores reforzados garantiza la estabilidad incluso a la velocidad más alta y una larga vida útil de la máquina.Las ruedas de rodillos independientes son fáciles de desmontar para garantizar un reemplazo rápido.

Volantes de fundición de precisión sólidos y duraderos.



Sistema de control eléctrico

1. El panel del operador muestra todos los botones y funciones de operación.Los paneles auxiliares del operador están ubicados en el alimentador y el transportador de prensado.El contador calcula las hojas de laminación a través del control de la fotocélula y el dispositivo de velocidad fija garantiza una velocidad de funcionamiento fija.

2. Los sistemas accionados eléctricamente son Schneider y Fotek & Anly de Taiwán.



Fuentes de partes principales





Nombre Lugar de origen o materiales
  1. Motor principal
Taiwán (empresa conjunta)
2. Motor de elevación Taiwán (empresa conjunta)
3. Desacelerador Taiwán (empresa conjunta)
4. Bomba de pegamento Taiwán (empresa conjunta)
5. Embrague y freno Nikka de Taiwán
6. Accionamiento eléctrico Schneider de Francia, Fotek,Anly de Taiwán
7. Cinturones Japón
9. Soplador de aire Taiwán (empresa conjunta)
10 bomba de aire Becker
11 servomotor Yaskawa





Especificaciones:

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Modelo DW-1650
Tamaño máx. de hoja (largo x ancho, mm) 1650*1450
Tamaño mínimo de hoja (largo x ancho, mm) 450*450
Espesor litografía 120~800 g/m²
Medio 300-800gsm (flauta simple)
Sustrato

300~800 g/m² (hasta 10 mm de grosor)

A~N Cartones corrugados de una sola capa/3/5 capas, cartones grises y cartones

Precisión Dentro de ±2 mm (sujeto a la calidad y especificaciones del papel)
Velocidad 0 -5000 hojas/hora (sujeto a la calidad y especificaciones del papel)
Energía CA ~ 380V (30HP)
Dimensión: L * W * H (MM) 1700*2650*2600
Peso (KG) 9800
